磁氧分析儀ZKG型

一、簡介

    ZKG型分析儀器無需輔助氣體！最適合易燃性氣體中的氧濃度測量。

二、特點

    本分析儀是磁力式(啞鈴型)氧分析儀。利用氧氣比其他氣體磁化率高的特點，可實現穩定的測量，幾乎不受其他氣體的干擾。由于其檢測部沒有加熱器等加熱部件，非常適合檢測可燃性氣體中的氧濃度。另外，它不需要輔助氣體，無需花費相應運轉成本。

1.  采用磁力方式(壓力檢測型)，無需輔助氣體。

2.  檢測部分無加熱器等加熱部件，適合易燃性氣體中的氧測量。

3.  幾乎不受其它氣體的影響，可進行穩定的測量。

4.  體積小，便于操作。

5.  適用電源范圍寬。

6.  輸出為線性輸出。

7.  是經計量法類型認可的產品(第SF011-1)。

三、主要規格

四、ZKG型磁氧分析儀詳細規格

·  測量范圍： 0～10，21，25，50，100%O2

·  測量量程數： 1個量程或2個量程(根據型號選擇)

·  測量方式： 磁力式(啞鈴型)

·  輸出信號： DC 4～20mA(負載電阻550Ω以下)；DC 0～1V(容許負載電阻100kΩ以上)；DC 0~10mV(容許負載電阻100kΩ以上)選擇其中1種(根據型號選擇)

·  重復性：滿量程的±0.5%以內

·  直線性：滿量程的±1.0%以內

·  零點漂移： 滿量程的±2.0%/1周內

·  量程漂移： 滿量程的±2.0%/1周內

·  響應速度： 15秒以內(90%響應)

·  被測氣體的流量： 0.5L/min±0.2L/min

·  壓損： 約0.3kPa(被測氣體的流量　0.5L/min)

·  換氣氣體的流量(選配)： 1L/min，N2或空氣(周?chē)鸀楦g性氣體環境等情況下)

·  電源： AC 100～240V，50/60Hz

·  功耗： 約35VA

·  環境溫度： 0～45°C

·  環境濕度： 90%RH以下

·  預熱時間： 約30分鐘

·  接觸氣體部分的材質：SUS304，SUS316， 氟橡膠、硼硅玻璃、鎳、鉑、鉑銥合金，PP，TOALON，PVDF(聚偏氟乙烯) ，PPS樹脂

五、其他氣體的影響

·  外殼結構： 鋼板制外殼、室內型、面板嵌入式

·  外形尺寸(H×W×D)：240×192×234mm

·  重量： 約5kg

·  涂裝顏色： 芒塞爾色標 10Y7.5/0.5半光澤

·  被測氣體條件： 溫度 0～50°C ；濕度 露點應比環境溫度低10°C以上。灰塵 0 . 3 μm以下的顆粒不超過100μg/Nm3煙霧， 無壓力 10kPa以下

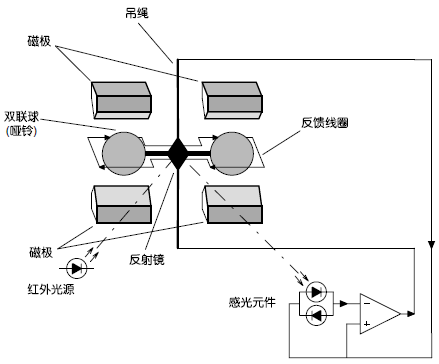

六、ZKG型磁氧分析儀測量原理圖

    小室內用結實的金屬繩懸掛兩個充灌了氮?dú)獾牟Ａ?。最初，球體在不均勻的磁場中保持平衡。當磁化率強的氧分子流入后，磁場中磁性較強的部分便會將氧分子吸引過來，使球體遠離該部位。光源、反射鏡、觀光元件檢測出球體的偏離量后，會向反饋線圈輸送電流，從而控制球體返回到最初的平衡狀態。向反饋線圈輸送電流與氧濃度成正比，由此，氧濃度即被轉換成電信號。
